بریدگی ویفر چیست؟

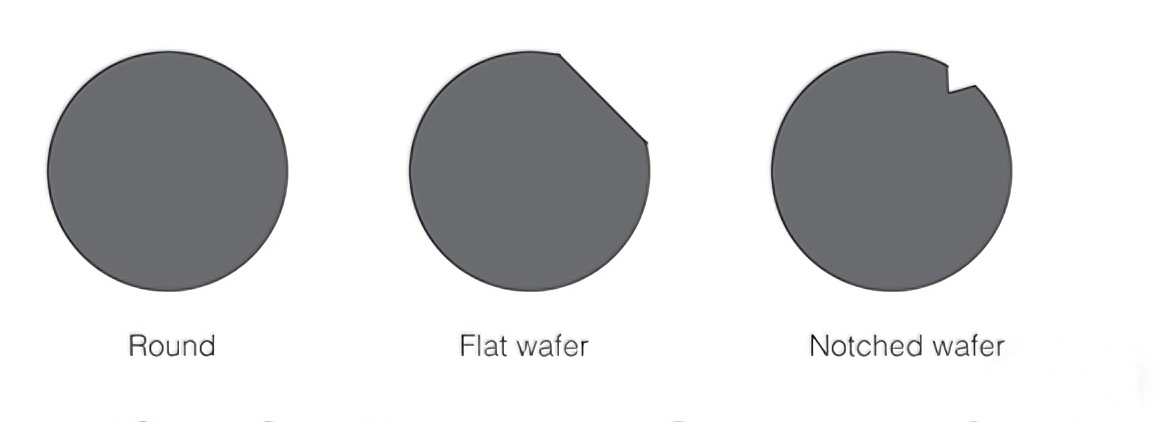

بریدگی ویفر یک شیار V یا U شکل در لبه یک شیار است.ویفر نیمه هادی. این نشانگر ساختاری مهمی است که عمداً طراحی شده است و عملکرد اصلی آن در ایجاد موقعیت دقیق و شناسایی جهت ویفر نهفته است. ویفر تخت به عنوان علامت جهت گیری در مراحل اولیه توسعه فناوری ویفر استفاده شد. با این حال، همانطور که اندازه ویفر به تدریج افزایش می یابد، طراحی لبه مسطح منطقه موثرتری را اشغال می کند، بنابراین به تدریج با بریدگی فشرده تر جایگزین می شود.

عملکرد بریدگی ویفر چیست؟

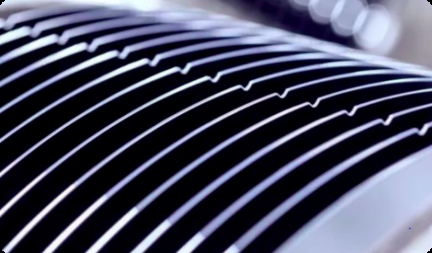

تولید تراشه فرآیندی در مقیاس نانومتری است که در آن هرگونه انحراف جهت می تواند منجر به خرابی مدار شود. بریدگی ویفر که به عنوان یک علامت جهت عمل می‌کند، ماشین‌های لیتوگرافی و اچ را قادر می‌سازد به سرعت جهت کریستالی ویفر را شناسایی کنند و از تراز دقیق هر مرحله فرآیند اطمینان حاصل کنند. هر تراشه بر اساس یک بریدگی، مشابه نصف النهار اصلی، روی ویفر قرار می گیرد. این طراحی مبتکرانه به الگوهای مدار اجازه می دهد تا با لیتوگرافی و با بریدگی به عنوان نقطه مرجع قرار داده شوند. علاوه بر این، بازوهای رباتیک برای تشخیص سمت جلو/پشت ویفر و جهت آن در خط تولید بسیار خودکار، به بریدگی ویفر متکی هستند، که به طور قابل توجهی از آسیب ویفر یا خطاهای فرآیند ناشی از عملکرد نادرست جلوگیری می کند. اگر ناچ آلوده یا آسیب ببیند، کل ویفر ممکن است به عنوان ناسازگار رد شود.

بریدگی ویفر نیز نقش مهمی در بهبود بازده تولید تراشه دارد. از آنجایی که لبه‌های ویفر در حین ساخت مستعد نقص‌هایی مانند خطوط لغزش و ترک هستند، موقعیت دقیق از طریق شکاف‌ها به تجهیزات امکان می‌دهد تا به دقت از این مناطق معیوب جلوگیری کنند و در نتیجه ضایعات را کاهش دهند. خطوط تولید مدرن همچنین از فناوری هایی مانند چرخش تعلیق بادی برای عملیات لبه یاب استفاده می کنند. بریدگی ویفر که به عنوان نشانگری برای تشخیص بدون تماس عمل می کند، نه تنها از آلودگی ناشی از تماس مکانیکی جلوگیری می کند، بلکه کارایی و دقت شناسایی را نیز بهبود می بخشد.
