عیوب ذرات چیست؟

عیوب ذرات به ذرات ریز در داخل یا روی ویفرهای نیمه هادی اشاره دارد. آنها می توانند به یکپارچگی ساختاری دستگاه های نیمه هادی آسیب وارد کنند و باعث ایجاد خطاهای الکتریکی مانند اتصال کوتاه و مدارهای باز شوند. از آنجایی که این مشکلات ناشی از عیوب ذرات می تواند به طور جدی بر قابلیت اطمینان طولانی مدت دستگاه های نیمه هادی تأثیر بگذارد، عیوب ذرات باید به شدت در تولید نیمه هادی کنترل شوند.

عیوب ذرات را با توجه به موقعیت و ویژگی هایشان می توان به دو دسته عمده تقسیم کرد: ذرات سطحی و ذرات درون لایه. ذرات سطحی به ذراتی اطلاق می شود که روی آن می ریزندویفرسطح در محیط فرآیند، معمولا به صورت خوشه هایی با گوشه های تیز ارائه می شود. ذرات درون فیلم به ذراتی اطلاق می‌شوند که در طی فرآیند تشکیل فیلم درون ویفر می‌افتند و توسط لایه‌های بعدی پوشانده می‌شوند و نقص‌هایی در لایه فیلم وجود دارد.

عیوب ذرات چگونه ایجاد می شوند؟

تولید عیوب ذرات توسط عوامل متعددی ایجاد می شود. در طول فرآیند تولید ویفر، تنش حرارتی ناشی از تغییرات دما و استرس مکانیکی ناشی از جابجایی، پردازش و عملیات حرارتی ویفرها می‌تواند منجر به ترک‌های سطحی یا ریزش مواد شود.ویفر، که یکی از دلایل اصلی نقص ذرات است. خوردگی شیمیایی ناشی از واکنشگرها و گازهای واکنش یکی دیگر از علل اصلی نقص ذرات است. در طی فرآیند خوردگی، محصولات یا ناخالصی های ناخواسته تولید می شوند و به سطح ویفر می چسبند تا عیوب ذرات را ایجاد کنند. علاوه بر دو عامل اصلی ذکر شده در بالا، ناخالصی در مواد اولیه، آلودگی داخلی تجهیزات، گرد و غبار محیطی و خطاهای عملیاتی نیز از دلایل رایج نقص ذرات هستند.

چگونه عیوب ذرات را شناسایی و کنترل کنیم؟

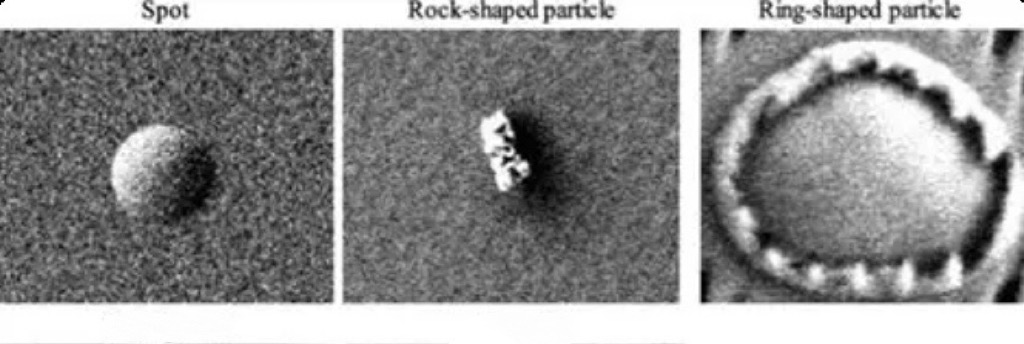

تشخیص عیوب ذرات عمدتاً به فناوری میکروسکوپ با دقت بالا متکی است. میکروسکوپ الکترونی روبشی (SEM) به دلیل قابلیت‌های وضوح و تصویربرداری بالا، به ابزاری اصلی برای تشخیص عیب تبدیل شده است که می‌تواند مورفولوژی، اندازه و توزیع ذرات ریز را آشکار کند. میکروسکوپ نیروی اتمی (AFM) توپوگرافی سطح سه بعدی را با شناسایی نیروهای بین اتمی ترسیم می کند و دقت بسیار بالایی در تشخیص نقص در مقیاس نانو دارد. میکروسکوپ های نوری برای غربالگری سریع عیوب بزرگتر استفاده می شوند.

برای کنترل عیوب ذرات، اقدامات متعددی باید انجام شود.

1. پارامترهای دقیق مانند سرعت اچینگ، ضخامت رسوب، دما و فشار را کنترل کنید.

2. استفاده از مواد خام با خلوص بالا برای ساخت ویفر نیمه هادی.

3-تجهیزات با دقت و پایداری بالا را بپذیرید و نگهداری و تمیز کردن منظم را انجام دهید.

4. افزایش مهارت های اپراتور از طریق آموزش های تخصصی، استانداردسازی شیوه های عملیاتی، و تقویت نظارت و مدیریت فرآیند.

تجزیه و تحلیل جامع علل نقص ذرات، شناسایی نقاط آلودگی و اتخاذ راه حل های هدفمند برای کاهش موثر بروز عیوب ذرات ضروری است.
