تمیز کردن ویفر نیمه هادی چیست؟

تمیز کردن ویفر به فرآیند حذف ذرات آلاینده، آلاینده های آلی، آلاینده های فلزی و لایه های اکسید طبیعی از سطح ویفر با استفاده از روش های فیزیکی یا شیمیایی قبل از فرآیندهای نیمه هادی مانند اکسیداسیون، فوتولیتوگرافی، اپیتاکسی، انتشار و تبخیر سیم اطلاق می شود. در تولید نیمه هادی، میزان بازده دستگاه های نیمه هادی تا حد زیادی به تمیزی دستگاه بستگی دارد.ویفر نیمه هادیسطح بنابراین، برای دستیابی به تمیزی مورد نیاز برای تولید نیمه هادی، فرآیندهای تمیز کردن ویفر دقیق ضروری است.

فن آوری های اصلی برای تمیز کردن ویفر

1. تمیز کردن خشک:فناوری تمیز کردن پلاسما، فناوری تمیز کردن فاز بخار.

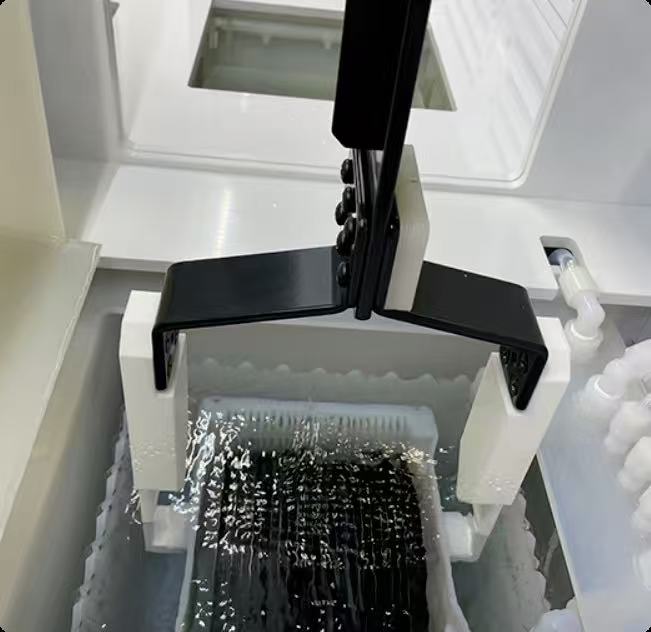

2. تمیز کردن شیمیایی مرطوب:روش غوطه وری محلول، روش شستشوی مکانیکی، تکنولوژی تمیز کردن اولتراسونیک، تکنولوژی تمیز کردن مگاسونیک، روش اسپری چرخشی.

3. تمیز کردن تیر:فناوری تمیز کردن میکرو پرتو، فناوری پرتو لیزر، فناوری اسپری تراکم.

طبقه بندی آلاینده ها از منابع مختلفی سرچشمه می گیرند و معمولاً با توجه به خواص آنها به چهار دسته زیر طبقه بندی می شوند:

1. آلاینده های ذرات

آلاینده های ذرات عمدتاً از پلیمرها، مقاوم به نور و ناخالصی های حکاکی تشکیل شده اند. این آلاینده‌ها معمولاً به سطح ویفرهای نیمه‌رسانا می‌چسبند، که ممکن است باعث مشکلاتی مانند نقص فوتولیتوگرافی، انسداد اچ، سوراخ‌های لایه نازک و اتصال کوتاه شود. نیروی چسبندگی آنها عمدتاً جاذبه واندروالس است که می توان با شکستن جذب الکترواستاتیک بین ذرات و سطح ویفر با استفاده از نیروهای فیزیکی (مانند کاویتاسیون اولتراسونیک) یا محلول های شیمیایی (مانند SC-1) از بین برد.

2. آلاینده های آلی

آلاینده‌های آلی عمدتاً از روغن‌های پوست انسان، هوای اتاق تمیز، روغن ماشین، گریس خلاء سیلیکونی، مقاوم به نور و حلال‌های تمیزکننده می‌آیند. آنها ممکن است آبگریزی سطح را تغییر دهند، زبری سطح را افزایش دهند و باعث ایجاد مه سطحی ویفرهای نیمه هادی شوند، بنابراین رشد لایه همپایی و یکنواختی رسوب لایه نازک را تحت تاثیر قرار دهند. به همین دلیل، تمیز کردن آلاینده‌های آلی معمولاً به عنوان اولین مرحله از توالی کلی تمیز کردن ویفر انجام می‌شود، جایی که اکسیدان‌های قوی (مانند مخلوط اسید سولفوریک/پراکسید هیدروژن، SPM) برای تجزیه و حذف موثر آلاینده‌های آلی استفاده می‌شوند.

3. آلاینده های فلزی

در فرآیندهای تولید نیمه هادی، آلاینده های فلزی (مانند Na، Fe، Ni، Cu، Zn و غیره) که از مواد شیمیایی فرآیند، سایش اجزای تجهیزات و گرد و غبار محیطی منشأ می گیرند، به صورت اتمی، یونی یا ذرات به سطح ویفر می چسبند. آنها ممکن است منجر به مشکلاتی مانند جریان نشتی، رانش ولتاژ آستانه، و کوتاه شدن طول عمر حامل در دستگاه های نیمه هادی شوند که به شدت بر عملکرد و بازده تراشه تأثیر می گذارد. این نوع از آلاینده های فلزی را می توان با استفاده از مخلوطی از اسید هیدروکلریک یا پراکسید هیدروژن (SC-2) به طور موثر حذف کرد.

4. لایه های اکسید طبیعی

لایه‌های اکسید طبیعی روی سطح ویفر ممکن است از رسوب فلز جلوگیری کند، که منجر به افزایش مقاومت تماسی شود، بر یکنواختی اچ و کنترل عمق تأثیر بگذارد و در توزیع دوپینگ کاشت یون دخالت کند. اچ HF (DHF یا BHF) معمولاً برای حذف اکسید به منظور تضمین یکپارچگی سطحی در فرآیندهای بعدی استفاده می شود.

Semicorex کیفیت بالایی را ارائه می دهدمخازن تمیز کننده کوارتزبرای تمیز کردن مرطوب شیمیایی اگر سؤالی دارید یا نیاز به جزئیات بیشتری دارید، لطفاً در تماس با ما دریغ نکنید.
