چاک وکیوم سرامیکی

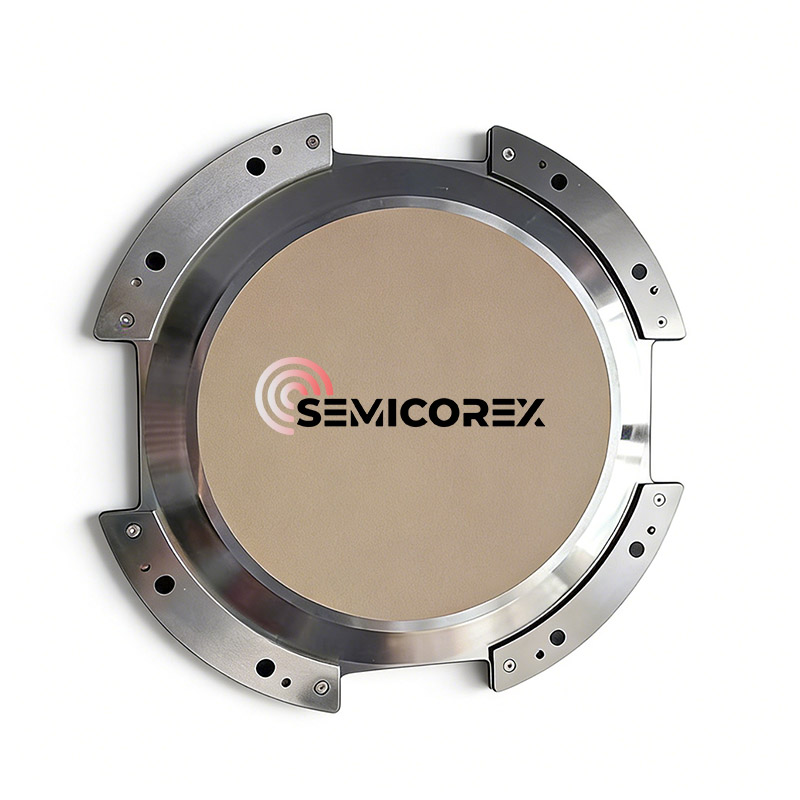

جاروبرقی سرامیکیابزارهایی هستند که برای بستن و حمل ویفرهای نیمه هادی در تولید ویفر نیمه هادی استفاده می شوند. آنها دارای مسطح و موازی بالا، ساختار متراکم و یکنواخت، استحکام بالا، نفوذپذیری هوا خوب، نیروی جذب یکنواخت و سهولت پیرایش هستند. آنها برای فرآیندهایی مانند نازک کردن، برش، سنگ زنی، تمیز کردن و پردازش در تولید ویفر نیمه هادی مناسب هستند و به طور موثر بسیاری از مشکلات مانند چاپ ویفر، شکست الکترواستاتیک تراشه و آلودگی ذرات را حل می کنند. در کاربردهای عملی، آنها به کیفیت پردازش بسیار بالایی برای ویفرهای نیمه هادی دست می یابند.

نقش چاک وکیوم سرامیکی

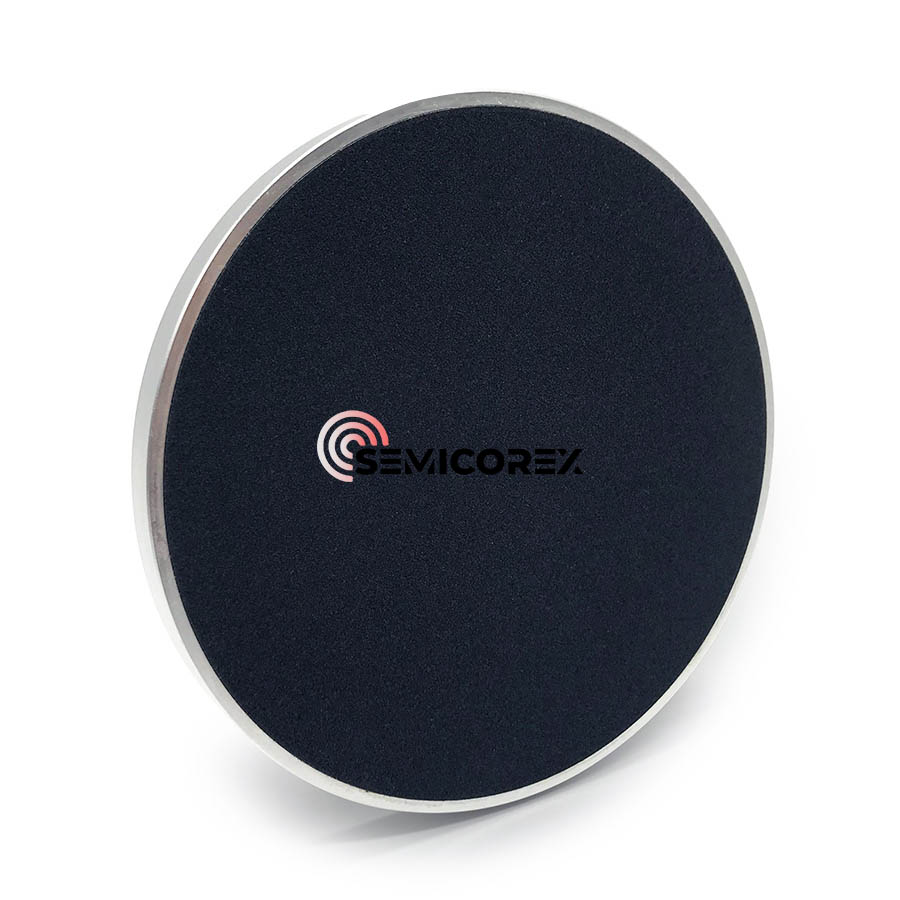

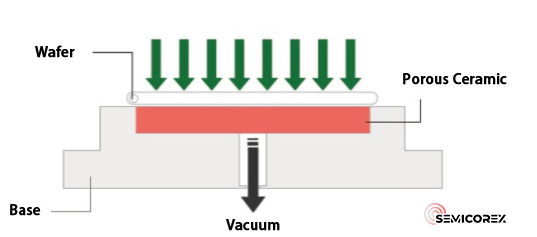

A چاک وکیوم سرامیکییک فیکسچر فرآیند فوق العاده دقیق بر اساس اصل جذب خلاء است. در درجه اول از مواد سرامیکی پیشرفته مانند آلومینا، نیترید آلومینیوم یا کاربید سیلیکون ساخته شده است. از طریق کانال‌های خلاء دقیقاً ماشین‌کاری شده یا ساختارهای متخلخل روی سطح جذب آن، به یک سیستم خلاء خارجی متصل می‌شود تا یک میدان فشار منفی یکنواخت ایجاد کند.

در تولیدات پیشرفته مانند نیمه هادی ها و پانل های نمایشگر، ارزش اصلی چاک های خلاء سرامیکی در توانایی آنها در حذف روش های گیره مکانیکی سنتی نهفته است. تنها با استفاده از نیروی جذب یکنواخت توزیع شده، آنها می توانند ویفرهای فوق نازک و فوق العاده شکننده یا زیرلایه های شیشه ای را بدون تماس یا آلودگی ذرات در کل فرآیند محکم نگه دارند. به طور همزمان، به لطف صافی سطح در مقیاس نانو، استحکام بسیار بالا و پایداری حرارتی عالی، می‌تواند سطح مرجع موقعیت‌یابی تقریباً کاملی را برای قطعه کار در محیط‌های فرآیند سخت فراهم کند، در نتیجه دقت و بازده فرآیندهای حیاتی مانند فوتولیتوگرافی، بازرسی و سنگ‌زنی را تضمین می‌کند.

چرا سرامیک

در سناریوهای تولید رده بالا، چاک ها صرفاً «ابزار جذب» نیستند، بلکه تجهیزات بسیار مهمی هستند که به طور مستقیم ثبات فرآیند و بازده محصول را تعیین می کنند. در میان مواد متعدد، مواد سرامیکی به طور گسترده انتخاب می‌شوند که دقیقاً منعکس‌کننده این است که چگونه مواد سرامیکی پیشرفته به‌طور سیستماتیک نقاط درد صنعت را برطرف می‌کنند. از دیدگاه مهندسی، این را می توان به عنوان "چهار الزام بالا" خلاصه کرد:

(1) مسطح بودن و استحکام بالا

در فرآیندهای تولید نیمه هادی و نمایشگر، ویفرهای سیلیکونی و زیرلایه های شیشه ای که پردازش و پردازش می شوند اغلب بسیار نازک هستند و ضخامت آنها به ده ها میکرومتر می رسد. در چنین مقیاس‌هایی، هر خمیدگی دقیقه، ارتعاش یا تنش موضعی ناهموار می‌تواند منجر به شکستن ویفر، تاب برداشتن یا حتی مستقیماً بر دقت تراز فرآیندهای حیاتی مانند فوتولیتوگرافی شود.

مواد سرامیکی پیشرفته (مانند آلومینا و کاربید سیلیکون) می توانند از طریق پخت دقیق و فرآیندهای سنگ زنی و پرداخت با دقت بالا به صافی زیر میکرومتری یا حتی در سطح نانومتری دست یابند. به طور همزمان، مدول الاستیک بالای آنها به چاک استحکام ساختاری بسیار بالایی می بخشد و تقریباً هیچ تغییر شکلی را تحت جذب خلاء تضمین نمی کند، بنابراین یک صفحه مرجع کاملاً پایدار برای فرآیند ارائه می دهد.

(2) تمیزی بالا و بی اثری شیمیایی

کارگاه های تولید نیمه هادی دارای الزامات تمیزی بسیار دقیق هستند. لامپ های فرآیندی نه تنها باید عاری از آلودگی ذرات باشند، بلکه باید از انتشار یون های فلزی جلوگیری کنند و در برابر قرار گرفتن مکرر در معرض مواد شیمیایی مختلف تمیز کننده مقاومت کنند.

سرامیک ها به عنوان مواد غیر فلزی غیر آلی، سطح متراکم و صافی دارند که کمتر مستعد تولید ذرات هستند. علاوه بر این، آنها غیر مغناطیسی هستند، حاوی عناصر فلزی قابل مهاجرت نیستند و پایداری شیمیایی بسیار بالایی از خود نشان می دهند. آنها عملکرد پایداری را در اسیدهای قوی، قلیایی های قوی و محیط های حلال آلی حفظ می کنند و آنها را برای کاربرد طولانی مدت در فرآیندهای اتاق تمیز سطح بالا ایده آل می کند.

(3) دوام بالا و پایداری طولانی مدت

در خطوط تولید خودکار که 24/7 کار می کنند، چاک های سرامیکی باید هزاران چرخه جذب و رهاسازی را تحمل کنند و با نوسانات دمایی طولانی مدت و حتی محیط های فرآیندی با دمای بالا مواجه شوند. این امر تقاضاهای بسیار بالایی را برای مقاومت در برابر سایش، مقاومت در برابر خستگی و پایداری حرارتی ایجاد می کند.

در مقایسه با فلزات یا پلیمرها، سرامیک ها سختی و مقاومت در برابر سایش بالاتری دارند و رفتار انبساط حرارتی آنها پایدار است و کمتر مستعد خزش یا تخریب عملکرد هستند. طول عمر آن معمولاً به طور قابل توجهی طولانی تر از چاک های مواد سنتی است، با فرکانس تعمیر و نگهداری و تعویض کمتر، که آن را از نظر هزینه کل چرخه عمر مقرون به صرفه تر می کند.

(4) طراحی عملکردی بسیار یکپارچه

در فرآیندهای نیمه هادی پیشرفته تر، عملکرد چاک های سرامیکی دیگر محدود به جذب خلاء نیست. به عنوان مثال، در محفظه‌های خلاء که برای اچ کردن خشک و رسوب لایه نازک (CVD/PVD) استفاده می‌شوند، سوراخ‌های سنتی جذب خلاء ممکن است جو و توزیع فشار را در داخل محفظه مختل کنند.

در این مرحله، "چک الکترواستاتیک (ESC)" به یک راه حل کلیدی تبدیل می شود. ESCها از نیروی الکترواستاتیک تولید شده توسط لایه دی الکتریک سرامیکی تحت یک میدان الکتریکی اعمال شده برای جذب ویفرها استفاده می کنند. این نه تنها از تداخل سوراخ‌های خلاء در محیط فرآیند جلوگیری می‌کند، بلکه بخاری‌ها و کانال‌های خنک‌کننده را در داخل چاک ادغام می‌کند و امکان کنترل دقیق دمای ویفر (از دمای پایین تا بالای 500 درجه سانتی‌گراد) را فراهم می‌کند، که پایه‌ای حیاتی برای اجرای موفقیت‌آمیز فرآیندهای پیشرفته است.

سناریوی کاربردی

چاک های سرامیکی به طور گسترده در زمینه های تولیدی پیشرفته مانند نیمه هادی ها، پنل های نمایشگر، فتوولتائیک و اپتیک های دقیق استفاده می شود.

در فرآیندهای نیمه هادی، آنها به عنوان سکوهای مهم برای فوتولیتوگرافی، اچینگ، پرداخت و بازرسی عمل می کنند. در صنعت پانل های نمایشگر، آنها پشتیبانی و حمل و نقل پایدار را برای زیرلایه های شیشه ای با اندازه بزرگ و فوق العاده نازک فراهم می کنند. در تولید سلول های فتوولتائیک، آنها از جابجایی ایمن ویفرهای سیلیکونی نازک و شکننده در طول برش و آزمایش اطمینان حاصل می کنند.

ارزش اصلی آنها در ارائه یک راه حل تثبیت دقیق برای قطعات کار بسیار نازک، فوق العاده مسطح و فوق شکننده بدون تنش مکانیکی یا آلودگی ذرات است که سنگ بنای تضمین عملکرد و کارایی بالا در تولید دقیق مدرن را تشکیل می دهد.
