آنیل کردن

کاشت یون فرآیند تسریع و کاشت یون های ناخالص در ویفر سیلیکونی برای تغییر خواص الکتریکی آن است. آنیلینگ یک فرآیند عملیات حرارتی است که ویفر را گرم می کند تا آسیب شبکه ناشی از فرآیند کاشت را ترمیم کند و یون های ناخالص را برای دستیابی به خواص الکتریکی مورد نظر فعال کند.

1. هدف از کاشت یون

کاشت یون یک فرآیند حیاتی در تولید نیمه هادی مدرن است. این تکنیک امکان کنترل دقیق بر روی نوع، غلظت و توزیع مواد ناخالص را فراهم می کند، که برای ایجاد نواحی نوع P و نوع N در دستگاه های نیمه هادی ضروری است. با این حال، فرآیند کاشت یون می تواند یک لایه آسیب بر روی سطح ویفر ایجاد کند و به طور بالقوه ساختار شبکه درون کریستال را مختل کند و بر عملکرد دستگاه تأثیر منفی بگذارد.

2. فرآیند بازپخت

برای رفع این مسائل، آنیلینگ انجام می شود. این فرآیند شامل گرم کردن ویفر تا دمای خاص، حفظ آن دما برای یک دوره مشخص و سپس سرد کردن آن است. گرمایش به تنظیم مجدد اتم‌های درون کریستال، بازیابی ساختار شبکه کامل آن و فعال کردن یون‌های ناخالص کمک می‌کند و به آنها اجازه می‌دهد تا به موقعیت‌های مناسب خود در شبکه حرکت کنند. این بهینه سازی خواص رسانایی نیمه هادی را افزایش می دهد.

3. انواع آنیل

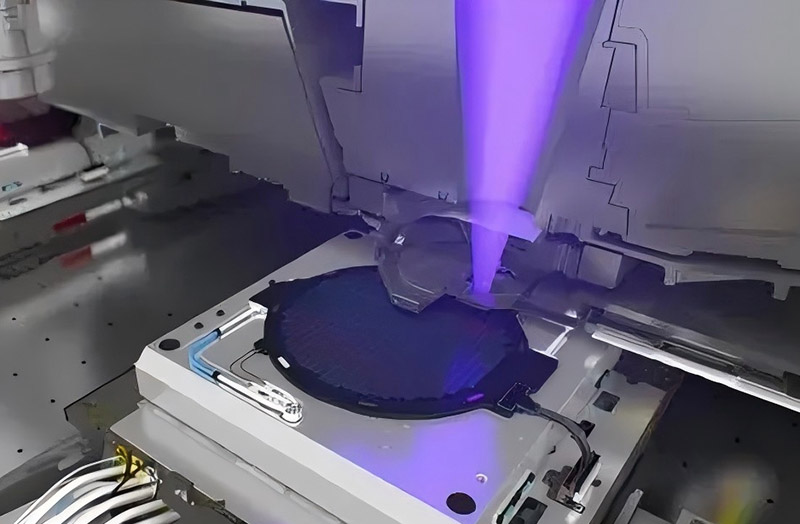

آنیل را می توان به چندین نوع دسته بندی کرد، از جمله آنیل حرارتی سریع (RTA)، آنیل کوره ای و آنیل لیزری. RTA یک روش پرکاربرد است که از یک منبع نور پرقدرت برای گرم کردن سریع سطح ویفر استفاده می کند. زمان پردازش معمولاً از چند ثانیه تا چند دقیقه متغیر است. بازپخت کوره در یک کوره در مدت زمان طولانی تری انجام می شود و به اثر گرمایش یکنواخت تری دست می یابد. بازپخت لیزری از لیزرهای پرانرژی برای گرم کردن سریع سطح ویفر استفاده می کند و امکان گرمایش بسیار بالا و گرمایش موضعی را فراهم می کند.

4. تاثیر آنیل بر عملکرد دستگاه

بازپخت مناسب برای اطمینان از عملکرد دستگاه های نیمه هادی ضروری است. این فرآیند نه تنها آسیب وارد شده توسط کاشت یون را ترمیم می کند، بلکه تضمین می کند که یون های ناخالص به اندازه کافی برای دستیابی به خواص الکتریکی مورد نظر فعال می شوند. اگر بازپخت نادرست انجام شود، می‌تواند منجر به افزایش عیوب روی ویفر شود و بر عملکرد دستگاه تأثیر منفی بگذارد و به طور بالقوه باعث خرابی دستگاه شود.

بازپخت پس از کاشت یون یک مرحله کلیدی در تولید نیمه هادی است که شامل یک فرآیند عملیات حرارتی با دقت کنترل شده برای ویفر است. با بهینه سازی شرایط بازپخت، می توان ساختار شبکه ویفر را بازسازی کرد، یون های ناخالص را فعال کرد و عملکرد و قابلیت اطمینان دستگاه های نیمه هادی را به طور قابل توجهی افزایش داد. همانطور که فناوری پردازش نیمه هادی به پیشرفت خود ادامه می دهد، روش های بازپخت نیز برای پاسخگویی به نیازهای عملکرد فزاینده دستگاه ها در حال تکامل هستند.

Semicorex ارائه می دهدراه حل های با کیفیت بالا برای فرآیند بازپخت. اگر سؤالی دارید یا نیاز به جزئیات بیشتری دارید، لطفاً در تماس با ما دریغ نکنید.
