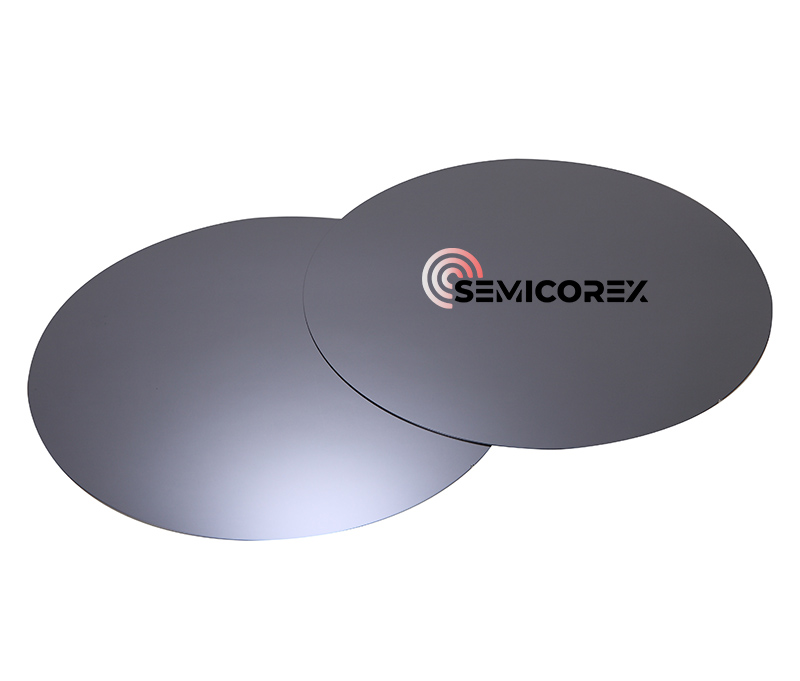

ویفر ساختگی چیست؟

چرا هستندویفرهای ساختگیدر تولید نیمه هادی حیاتی است؟

در فرآیند تولید نیمه هادی، ویفرها پایه و اساس تولید تراشه را تشکیل می دهند. در این میان، نوع خاصی از ویفر که به آن ویفر ساختگی گفته می شود، نقش اساسی در تضمین پایداری تجهیزات و کنترل هزینه های تولید ایفا می کند. برخلاف ویفرهای تولیدی، ویفرهای ساختگی بخشی از محصول نهایی نیستند و به طور مستقیم فروخته نمی شوند. با این حال، اهمیت آنها در تسهیل فرآیندهای تولید و حفاظت از تولید قابل اغراق نیست. این مقاله به بررسی تعریف، توابع، کاربردها، ملاحظات مواد و مدیریت Dummy Wafers می‌پردازد.

چگونه هستندویفرهای ساختگیآیا در فرآیندهای نیمه هادی استفاده می شود؟

ویفرهای ساختگی طیف گسترده ای از کاربردها را در مراحل مختلف تولید نیمه هادی ها دارند. در زیر چند مورد استفاده کلیدی آورده شده است:

پر کردن ظرفیت تجهیزات

تجهیزات خاصی مانند لوله‌های کوره و ماشین‌های اچینگ برای عملکرد مؤثر به تعداد خاصی از ویفر نیاز دارند. به عنوان مثال، در طول پردازش حرارتی در یکلوله کورهیک جریان گاز پایدار، میدان دما و محیط واکنش شیمیایی تنها با یک بار ویفر کافی قابل دستیابی است. اگر از ویفرهای تولیدی خیلی کم استفاده شود، بی ثباتی فرآیند می تواند رخ دهد که بر کیفیت محصول تأثیر می گذارد. ویفرهای ساختگی به عنوان پرکننده عمل می کنند و اطمینان می دهند که تجهیزات تحت شرایط بار بهینه کار می کنند.

لوله کوره را به عنوان یک اجاق در نظر بگیرید: تنها زمانی که نان های کافی داخل آن قرار می گیرند، می توان گرما را به طور یکنواخت توزیع کرد تا بهترین نتایج پخت حاصل شود. به طور مشابه، Dummy Wafers اطمینان حاصل می کند که تجهیزات بهترین عملکرد را دارند.

حفاظت از ویفرهای تولید

در طول فرآیندهای پرخطر مانند کاشت یون، اچ کردن، یا رسوب بخار شیمیایی (CVD)، احتمال ناپایداری یا تولید ذرات در طول کالیبراسیون تجهیزات یا اجرای اولیه بیشتر است. استفاده از ویفرهای تولیدی در چنین سناریوهایی می تواند به آسیب های جبران ناپذیری منجر شود. ویفرهای ساختگی به عنوان یک اقدام حفاظتی عمل می کنند و ابتدا وارد جریان فرآیند می شوند تا ریسک ویفرهای تولیدی را به حداقل برسانند و عملکرد را حفظ کنند.

اطمینان از بارگذاری یکنواخت فرآیند

برخی از فرآیندها، مانند رسوب فیزیکی بخار (PVD)، به توزیع یکنواخت ویفر در تجهیزات نیاز دارند. قرار دادن ناهموار ویفر می‌تواند منجر به نرخ‌ها یا ضخامت‌های ناسازگار شود که کیفیت محصول را به خطر می‌اندازد. با افزودن Dummy Wafers، یک محیط پردازش متعادل و پایدار حفظ می شود.

کاهش زمان از کار افتادن تجهیزات

خاموش کردن و راه اندازی مجدد تجهیزات زمان و منابع را در تولید نیمه هادی مصرف می کند. طولانی شدن دوره های بیکاری نیز می تواند عملکرد تجهیزات را کاهش دهد. اجرای ویفرهای ساختگی در زمان خرابی، تجهیزات را فعال نگه می دارد و آن را برای تولید بعدی آماده می کند.

تأیید تجهیزات و کالیبراسیون فرآیند

ویفرهای ساختگی اغلب به عنوان حامل برای تأیید تجهیزات و آزمایش فرآیند استفاده می شوند. به عنوان مثال، پس از تعمیر و نگهداری یا تمیز کردن، Dummy Wafers می تواند تأیید کند که آیا تجهیزات به درستی کار می کنند یا خیر. هر گونه مشکل شناسایی شده را می توان قبل از تولید حل کردویفرمعرفی می شوند و اطمینان حاصل می شود که ویفرهای ارزشمند هدر نمی روند.

مواد و ویژگی های استفاده ویفرهای ساختگی چیست؟

مواد و مشخصات ویفرهای ساختگی برای برآوردن نیازهای فرآیندها و تجهیزات مختلف طراحی شده است. در زیر ویژگی های متمایز آنها آورده شده است:

مواد

بیشتر ویفرهای ساختگی از همان مواد پایه ای ساخته می شوند که ویفرهای تولیدی مانندسیلیکون تک کریستالی یا چند کریستالی، برای اطمینان از عملکرد مشابه در طول پردازش. برای فرآیندهای خاص، مانند درمان های با دمای بالا، ممکن است مواد بادوام تری انتخاب شوند، حتی اگر هزینه کمتری داشته باشند.

درمان سطحی

کیفیت سطح ویفرهای ساختگی نیازی به مطابقت با دقت ویفرهای تولیدی ندارد. آنها ممکن است ویفرهای صیقلی ساده یا ویفرهای درجه آزمایش باشند و اغلب مجدداً استفاده می شوند مگر اینکه آسیب جدی ببینند.

طول عمر

طول عمر ویفر ساختگی تحت تأثیر محیط فرآیند، مانند قرار گرفتن در معرض دماهای بالا یا شرایط خورنده است. محیط های خشن ممکن است عمر مفید آنها را کوتاه کند.

ملاحظات هزینه

ویفرهای ساختگی به طور قابل توجهی ارزان تر از ویفرهای تولیدی هستند و راه حلی مقرون به صرفه برای محافظت از تولید و حفظ ثبات تجهیزات ارائه می دهند.

چگونه می توانمویفر ساختگیمدیریت بهینه شود؟

مدیریت موثر ویفرهای ساختگی برای بهبود راندمان تولید و به حداقل رساندن هزینه ها بسیار مهم است. در زیر چند استراتژی برای مدیریت و بهینه سازی Dummy Wafer آورده شده است:

ردیابی استفاده

با ثبت تعداد استفاده، پردازش کنیدجریان، و شرایط سایش ویفرهای ساختگی، چرخه استفاده از آنها را می توان برای به حداکثر رساندن استفاده از منابع بهینه کرد.

کاهش آلودگی

استفاده مکرر از ویفرهای ساختگی می تواند باعث آلودگی ذرات شود. تمیز کردن یا تعویض منظم برای حفظ محیط تمیز تجهیزات ضروری است.

سازگاری فرآیند

فرآیندهای مختلف الزامات خاصی را بر Dummy Wafers تحمیل می کنند. به عنوان مثال، کیفیت سطح Dummy Wafers ممکن است بر رسوب فیلم در طول فرآیندهای لایه نازک تأثیر بگذارد. انتخاب Dummy Wafers مناسب برای هر فرآیند ضروری است.

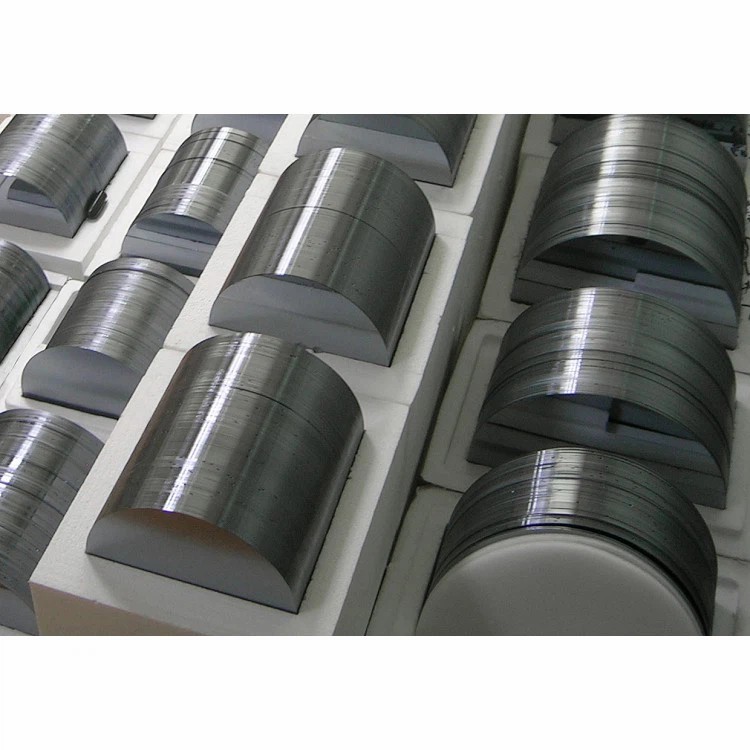

مدیریت موجودی

در حالی که ویفرهای ساختگی بخشی از محصول نهایی نیستند، موجودی آنها باید به طور موثر مدیریت شود تا نیازهای تولید و کنترل هزینه را متعادل کند.

دفع و بازیافت

زمانی که ویفرهای ساختگی به پایان چرخه عمر خود رسیدند، باید با رعایت مقررات زیست محیطی دور ریخته شوند. مواد سیلیکونی را می توان بازیافت کرد یا ویفرها را می توان برای آزمایش درجه پایین تر تغییر کاربری داد.

موارد استفاده عملی از ویفرهای ساختگی چیست؟

بارگیری لوله کوره

در فرآیندهای اکسیداسیون،لوله های کورهبرای حفظ توزیع دمایی یکنواخت و دستیابی به ضخامت لایه اکسید ثابت، به تعداد دقیق ویفر نیاز دارید. ویفرهای ساختگی این نیاز را برآورده می کنند در حالی که از ویفرهای تولیدی در برابر بی ثباتی بالقوه محافظت می کنند.

کالیبراسیون تجهیزات اچینگ

پس از سوئیچ های فرآیند یا تعمیر و نگهداری تجهیزات، ویفرهای ساختگی برای اعتبارسنجی نرخ اچینگ و یکنواختی استفاده می شود. این تضمین می کند که ویفرهای تولیدی در طول کالیبراسیون در معرض مشکلات احتمالی قرار نگیرند.

نتیجه گیری

ویفرهای ساختگی بخشی ضروری از تولید نیمه هادی ها هستند و نقش هایی را ایفا می کنند که فراتر از کالیبراسیون تجهیزات و آزمایش فرآیند است. ویفرهای ساختگی با حصول اطمینان از استفاده بهینه از تجهیزات، کاهش هزینه های تولید و حفظ ثبات فرآیند، سهم قابل توجهی در تولید ویفر کارآمد و پایدار دارند. با مدیریت و بهینه سازی مؤثر، این قهرمانان گمنام صنعت نیمه هادی به به حداقل رساندن ضایعات و به حداکثر رساندن بهره وری منابع کمک می کنند و صنعت را به سمت عملکرد و پایداری بالاتر سوق می دهند.

ما در Semicorex طیف وسیعی ازویفر با کیفیت بالابه طور دقیق مهندسی شده تا نیازهای مورد نیاز صنعت نیمه هادی ها را برآورده کند، اگر سؤالی دارید یا به جزئیات بیشتری نیاز دارید، لطفاً در تماس با ما دریغ نکنید.
