Crucible با پوشش TAC در رشد کریستال SIC

در سالهای اخیر ،TAC روکش شدهصلیب ها به عنوان رگهای واکنش در فرآیند رشد کریستال های کاربید سیلیکون (SIC) به یک راه حل فنی مهم تبدیل شده اند. مواد TAC به دلیل مقاومت در برابر خوردگی شیمیایی عالی و پایداری درجه حرارت بالا ، به مواد کلیدی در زمینه رشد کریستال کاربید سیلیکون تبدیل شده اند. در مقایسه با صلیب گرافیت سنتی ، صلیب های پوشش داده شده با TAC محیط رشد پایداری را فراهم می کنند ، تأثیر خوردگی گرافیتی را کاهش می دهند ، عمر سرویس Crucible را گسترش می دهند و به طور مؤثر از پدیده بسته بندی کربن جلوگیری می کنند و از این طریق چگالی میکروتوب ها را کاهش می دهد.

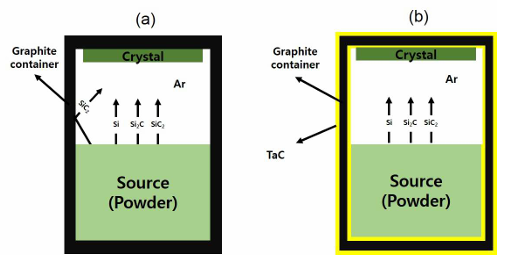

 شکل 1 رشد کریستال SIC

مزایا و تجزیه و تحلیل تجربی صلیب های پوشیده از TAC

در این مطالعه ، ما رشد کریستال های کاربید سیلیکون را با استفاده از صلیب گرافیت سنتی و صلیب گرافیتی که با TAC پوشیده شده است مقایسه کردیم. نتایج نشان داد که صلیب های پوشش داده شده با TAC به طور قابل توجهی کیفیت کریستال ها را بهبود می بخشند.

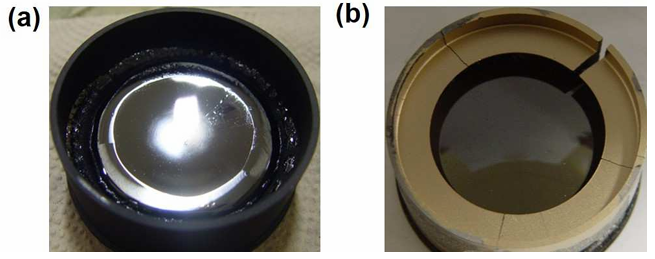

شکل 2 تصویر om از شمش sic رشد یافته به روش Pvt

شکل 2 نشان می دهد که بلورهای کاربید سیلیکون رشد یافته در صلیب گرافیتی سنتی یک رابط مقعر را نشان می دهد ، در حالی که آنهایی که در صلیب های پوشیده از TAC رشد می کنند ، رابط محدب را نشان می دهند. علاوه بر این ، همانطور که در شکل 3 مشاهده می شود ، پدیده پلی کریستالی لبه در کریستال های رشد یافته با استفاده از صلیب گرافیتی سنتی تلفظ می شود ، در حالی که استفاده از صلیب های پوشش داده شده با TAC به طور موثری این مسئله را کاهش می دهد.

تجزیه و تحلیل نشان می دهد کهپوشش TACدما را در لبه Crucible بالا می برد و در نتیجه سرعت رشد کریستال ها در آن منطقه را کاهش می دهد. علاوه بر این ، پوشش TAC از تماس مستقیم بین دیواره جانبی گرافیت و کریستال جلوگیری می کند ، که به کاهش هسته کمک می کند. این عوامل به طور جمعی احتمال وقوع پلی کریستالی بودن در لبه های کریستال را کاهش می دهد.

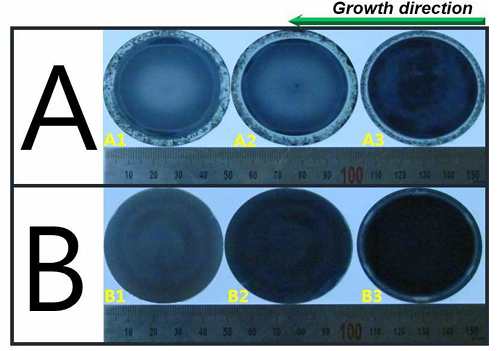

شکل 3 تصاویر OM از ویفرها در مراحل مختلف رشد

علاوه بر این ، بلورهای کاربید سیلیکون درروکش شده با TACCrucibles تقریباً هیچ محاصره کربن را نشان نمی دهد ، یک علت اصلی نقص ریزپرداز. در نتیجه ، این کریستال ها کاهش قابل توجهی در چگالی نقص میکروپیپ نشان می دهند. نتایج تست خوردگی ارائه شده در شکل 4 تأیید می کند که بلورهای رشد یافته در صلیب های پوشیده از TAC تقریباً هیچ نقص میکروپیپ ندارند.

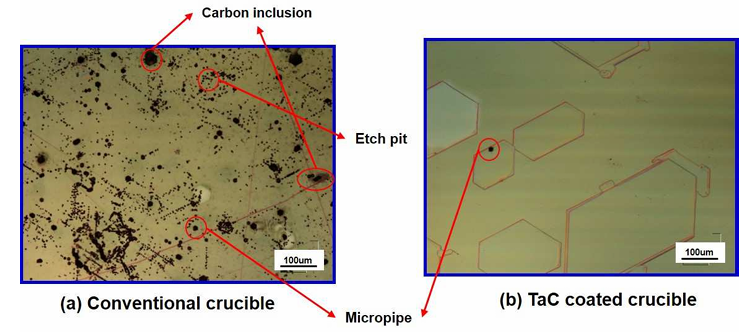

شکل 4 تصویر om بعد از اچ کردن Koh

بهبود کیفیت کریستال و کنترل ناخالصی

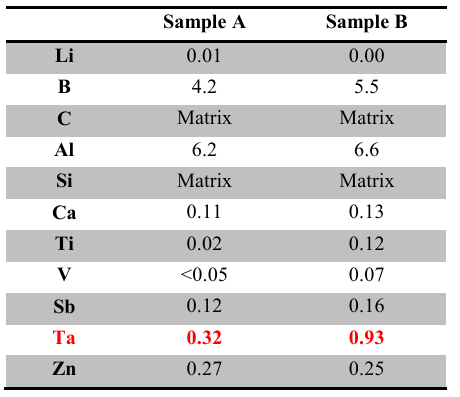

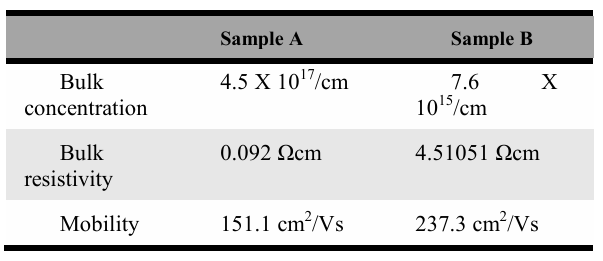

از طریق GDMS و تست های هال کریستال ها ، این مطالعه نشان داد که مقدار TA در کریستال هنگام استفاده از صلیب های پوشش داده شده TAC کمی افزایش یافته است ، اما پوشش TAC به طور قابل توجهی ورود نیتروژن (N) را به کریستال محدود می کند. به طور خلاصه ، صلیب های روکش شده با TAC می توانند کریستال های کاربید سیلیکون را با کیفیت بالاتر رشد دهند ، به خصوص در کاهش چگالی نقص (به ویژه میکروتوب ها و کپسوله سازی کربن) و کنترل غلظت دوپینگ نیتروژن.

Semicorex با کیفیت بالا ارائه می دهدگرافیت گرافیت با روکش TACبرای رشد کریستال SIC. اگر سؤالی دارید یا به جزئیات بیشتری احتیاج دارید ، لطفاً در تماس با ما دریغ نکنید.
