حلقه ها در اچ چیست

در تولید تراشه، فوتولیتوگرافی و اچ دو مرحله نزدیک به هم هستند. فوتولیتوگرافی قبل از اچینگ انجام می شود، جایی که الگوی مدار با استفاده از مقاومت نوری بر روی ویفر ایجاد می شود. سپس اچ کردن لایه‌های فیلمی را که توسط فتوریست پوشانده نشده‌اند حذف می‌کند و انتقال الگو از ماسک به ویفر را تکمیل می‌کند و برای مراحل بعدی مانند کاشت یون آماده می‌شود.

اچینگ شامل حذف انتخابی مواد غیر ضروری با استفاده از روش های شیمیایی یا فیزیکی است. پس از پوشش، پوشش مقاوم، فتولیتوگرافی و توسعه، اچ کردن مواد لایه نازک غیرضروری را که روی سطح ویفر قرار گرفته اند، حذف می کند و تنها مناطق مورد نظر را باقی می گذارد. سپس فوتوریست اضافی حذف می شود. تکرار مکرر این مراحل باعث ایجاد مدارهای مجتمع پیچیده می شود. از آنجا که اچ کردن شامل حذف مواد است، به آن "فرایند تفریق" می گویند.

اچینگ خشک که به عنوان اچ پلاسما نیز شناخته می شود، روش غالب در اچینگ نیمه هادی است. اترهای پلاسما بر اساس فناوری های تولید و کنترل پلاسما به طور کلی به دو دسته طبقه بندی می شوند: اچ پلاسما جفت شده خازنی (CCP) و اچ پلاسما جفت شده القایی (ICP). اچ‌های CCP عمدتاً برای اچ کردن مواد دی‌الکتریک استفاده می‌شوند، در حالی که اترهای ICP عمدتاً برای اچ کردن سیلیکون و فلزات استفاده می‌شوند و به عنوان اچ‌های رسانا نیز شناخته می‌شوند. اترهای دی الکتریک مواد دی الکتریک مانند اکسید سیلیکون، نیترید سیلیکون و دی اکسید هافنیوم را هدف قرار می دهند، در حالی که اترهای هادی مواد سیلیکونی (سیلیکون تک کریستال، سیلیکون پلی کریستال و سیلیسید و غیره) و مواد فلزی (آلومینیوم، تنگستن و غیره) را هدف قرار می دهند.

در فرآیند اچینگ، ما در درجه اول از دو نوع حلقه استفاده خواهیم کرد: حلقه های فوکوس و حلقه های محافظ.

حلقه فوکوس

به دلیل اثر لبه پلاسما، چگالی در مرکز بیشتر و در لبه ها کمتر است. حلقه فوکوس از طریق شکل حلقوی و خواص مواد CVD SiC، یک میدان الکتریکی خاص تولید می کند. این میدان ذرات باردار (یون ها و الکترون ها) در پلاسما را به سطح ویفر، به ویژه در لبه، هدایت و محدود می کند. این به طور موثر چگالی پلاسما را در لبه افزایش می دهد و آن را به مرکز آن نزدیک می کند. این امر به طور قابل توجهی یکنواختی اچ را در سراسر ویفر بهبود می بخشد، آسیب لبه را کاهش می دهد و عملکرد را افزایش می دهد.

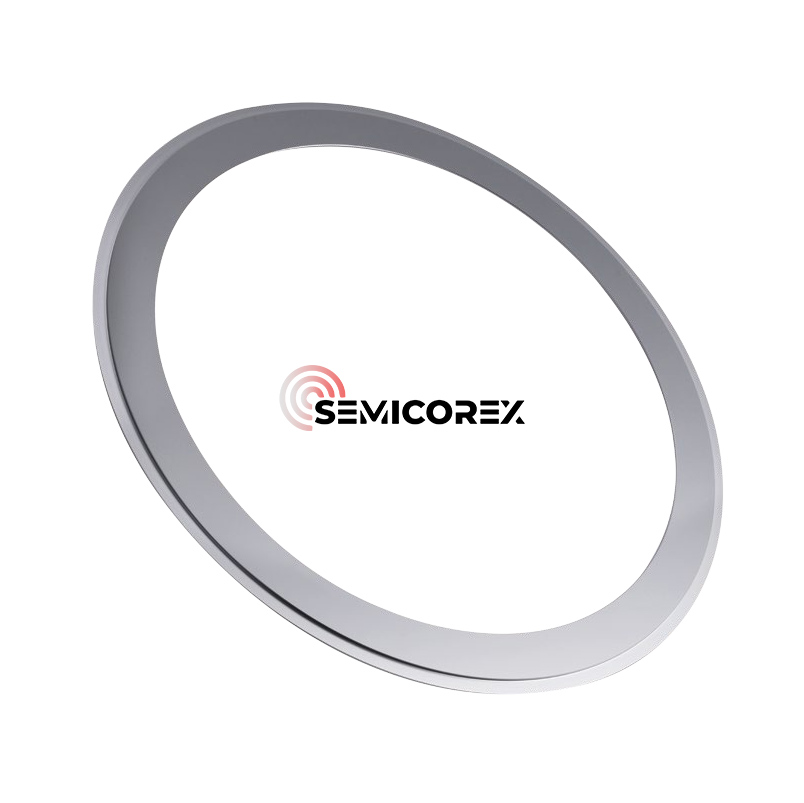

حلقه سپر

به طور معمول در خارج از الکترود قرار دارد، وظیفه اصلی آن جلوگیری از سرریز پلاسما است. بسته به ساختار، ممکن است به عنوان بخشی از الکترود نیز عمل کند. مواد متداول عبارتند از CVD SiC یا سیلیکون تک کریستالی.

Semicorex کیفیت بالایی را ارائه می دهدسی وی دی سی سیوسیلیکونحکاکی حلقه ها بر اساس نیاز مشتری. اگر سؤالی دارید یا نیاز به جزئیات بیشتری دارید، لطفاً در تماس با ما دریغ نکنید.
