چرا دیواره های جانبی در حین اچینگ خشک خم می شوند؟

Photoresist در حکاکی خشک به عنوان یک ماسک عمل می کند و از مناطقی که نیازی به اچ کردن ندارند محافظت می کند. با این حال، نور مقاوم نیز تحت تأثیر بمباران پلاسما و واکنش های شیمیایی در حین اچ قرار می گیرد و ممکن است خواص آن تغییر کند.

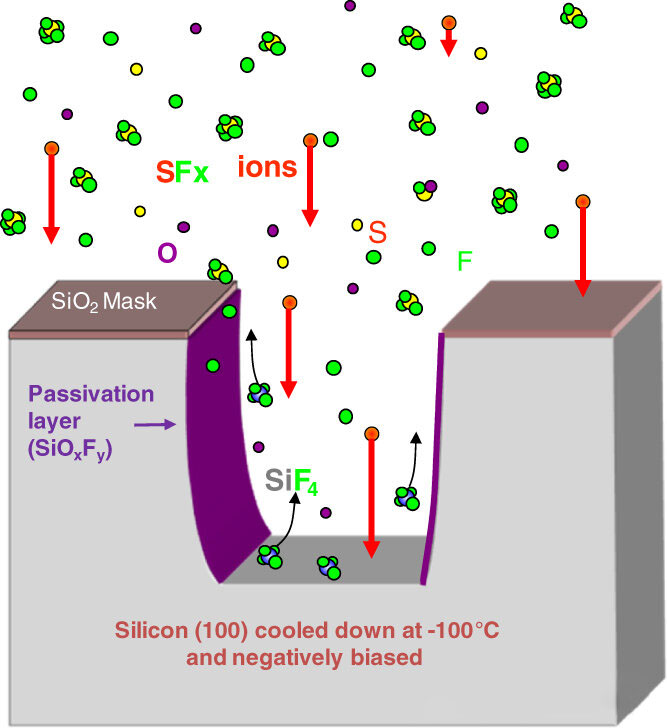

اگر زاویه برخورد یون در مکان های مختلف یون روی دیواره های جانبی متفاوت باشد، اثر اچ نیز متفاوت خواهد بود. در مناطقی با زوایای برخورد یون بزرگتر، اثر اچینگ یونی روی دیواره‌های جانبی قوی‌تر است، که منجر به حکاکی بیشتر دیواره جانبی در آن ناحیه می‌شود و باعث خمیدگی دیواره‌های جانبی می‌شود. علاوه بر این، توزیع نابرابر انرژی یون نیز اثر مشابهی ایجاد می کند. یون‌های پرانرژی مواد را به‌طور مؤثرتری حذف می‌کنند و در نتیجه سطوح اچینگ ناسازگار در مکان‌های مختلف دیواره‌های جانبی ایجاد می‌شود که باعث خمش دیواره‌های جانبی می‌شود.

Photoresist در حکاکی خشک به عنوان یک ماسک عمل می کند و از مناطقی که نیازی به اچ کردن ندارند محافظت می کند. با این حال، نور مقاوم نیز تحت تأثیر بمباران پلاسما و واکنش های شیمیایی در حین اچ قرار می گیرد و ممکن است خواص آن تغییر کند.

ضخامت نابرابر نور مقاوم، میزان مصرف ناهماهنگ در حین اچ کردن، یا تغییر در چسبندگی بین نور مقاوم و بستر در مکان‌های مختلف، همگی می‌توانند منجر به محافظت ناهموار از دیواره‌های جانبی در حین اچ شوند. برای مثال، نواحی با چسبندگی مقاوم به نور نازک‌تر یا ضعیف‌تر ممکن است به مواد زیرین اجازه دهند راحت‌تر حکاکی شوند و منجر به خم شدن دیواره‌های جانبی در این مکان‌ها شود.

تفاوت ویژگی های مواد بستر

مواد زیرلایه ای که اچ می شوند ممکن است تفاوت هایی در ویژگی ها، مانند جهت گیری کریستالی های مختلف و غلظت دوپینگ در مناطق مختلف نشان دهند. این تفاوت ها بر میزان اچینگ و گزینش پذیری تأثیر می گذارد.

با در نظر گرفتن سیلیکون کریستالی به عنوان مثال، آرایش اتم‌های سیلیکون در جهت‌گیری‌های کریستالی متفاوت است، و در نتیجه واکنش‌پذیری با گاز حکاکی و نرخ‌های اچ تغییر می‌کند. در حین اچ کردن، این تفاوت‌ها در خواص مواد منجر به عمق‌های اچ ناسازگار در مکان‌های مختلف روی دیواره‌های جانبی می‌شود که در نهایت باعث خمش دیواره‌های جانبی می‌شود.

عوامل مرتبط با تجهیزات

عملکرد و وضعیت تجهیزات اچ نیز به طور قابل توجهی بر نتایج اچ تأثیر می گذارد. به عنوان مثال، توزیع ناهموار پلاسما در محفظه واکنش و سایش نابرابر الکترود می تواند باعث توزیع ناهموار پارامترهایی مانند چگالی یون و انرژی در سطح ویفر در حین اچ شود.

علاوه بر این، کنترل دمای ناهموار و نوسانات جزئی در سرعت جریان گاز نیز می‌تواند بر یکنواختی اچ تأثیر بگذارد و به خمش دیواره جانبی کمک کند.

Semicorex کیفیت بالایی را ارائه می دهداجزای CVD SiCبرای حکاکی اگر سؤالی دارید یا نیاز به جزئیات بیشتری دارید، لطفاً در تماس با ما دریغ نکنید.
