چاک خلاء آلومینا متخلخل

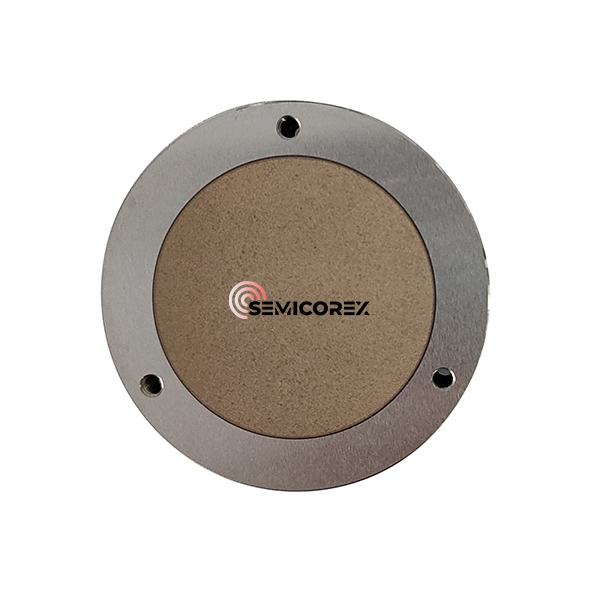

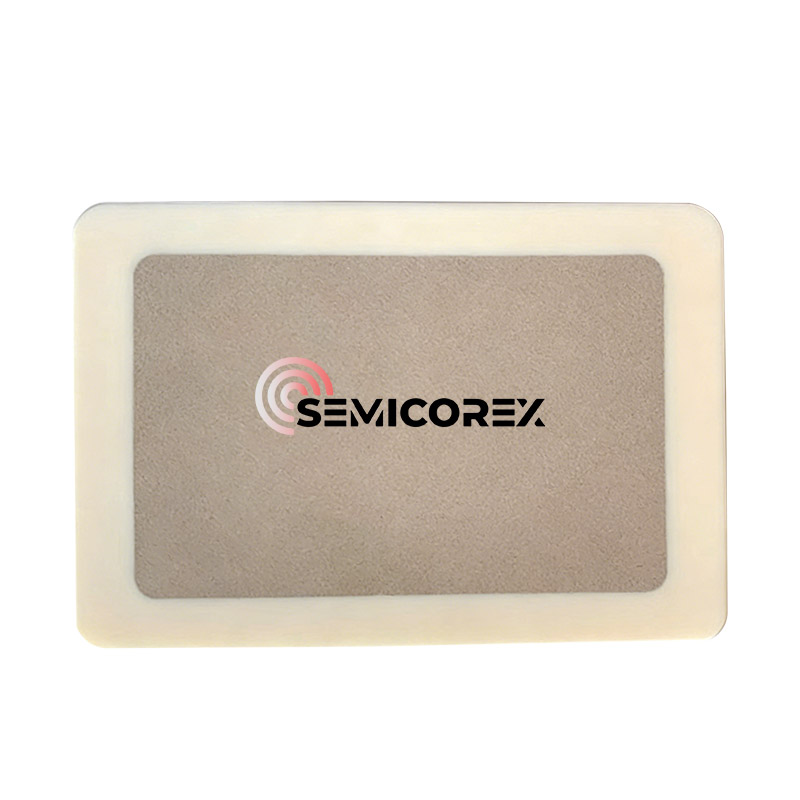

چاک خلاء آلومینای متخلخل Semicorex یک پلت فرم حامل برای تعمیر محصولات با استفاده از اصل مکش خلاء است، بخشی از خلاء انتقال آن معمولاً صفحه سرامیکی متخلخل آلومینا است. صفحه سرامیکی متخلخل در سوراخ متخلخل پایه تعبیه شده است، محیط آن به پایه چسبانده شده و مهر و موم شده است، و پایه توسط مواد متراکم سرامیکی یا فلزی ماشینکاری می شود. تحت فشار منفی در محیط کار، چاک از طریق ساختار متخلخل داخل صفحه سرامیکی به پمپ خلاء متصل می شود تا هوا را بکشد، و باعث می شود ناحیه زیر ویفر یک ناحیه خلاء تشکیل دهد که بسیار کمتر از فشار اتمسفر خارجی است. تحت تأثیر اختلاف فشار قوی، ویفر محکم به سطح چاک متصل می شود. به طور معمول، هر چه درجه خلاء زیر ویفر بیشتر باشد، چسبندگی بین چاک و قطعه کار محکم‌تر می‌شود و نیروی جذب قوی‌تر می‌شود.

در صنایع نیمه هادی و میکروالکترونیک، دقت فقط یک الزام نیست، بلکه یک استاندارد است. چاک خلاء آلومینا متخلخل (همچنین به عنوان چاک وکیوم سرامیکی شناخته می شود) یک جزء حیاتی است که برای ایجاد مکش یکنواخت و بدون لکه دار شدن برای لایه های ظریف در طول فرآیندهای لیتوگرافی، بازرسی و قطعه قطعه سازی طراحی شده است.

چاک خلاء آلومینا متخلخل چیست؟

برخلاف چاک‌های فلزی سنتی که از شیارهای ماشین‌کاری شده برای ایجاد مکش استفاده می‌کنند، یک چاک سرامیکی متخلخل از ساختار منافذ میکروسکوپی تخصصی استفاده می‌کند. این اجازه می دهد تا فشار خلاء به طور یکنواخت در کل سطح قطعه کار توزیع شود و از فرورفتگی یا تغییر شکلی که اغلب در طرح های شیاردار دیده می شود جلوگیری می کند.

مشخصات فنی کلیدی

برای درک عملکرد این اجزا، به خواص مواد Al2O3 با خلوص بالا نگاه می کنیم:

چرا آلومینای متخلخل را به جای مواد سنتی انتخاب کنید؟

1. صافی و یکنواختی برتر

ساختار منافذ میکروسکوپی تضمین می کند که نیروی خلاء به 100٪ از سطح تماس اعمال می شود. طبق داده های صنعت، مکش یکنواخت در مقایسه با چاک های فولادی ضد زنگ شیاردار سنتی، تنش ویفر را تا 40 درصد کاهش می دهد.

2. پایداری حرارتی بالا

سرامیک های آلومینا دارای ضریب انبساط حرارتی پایین (CTE) هستند. در پردازش با دمای بالا یا بازرسی مبتنی بر لیزر، چاک ابعاد خود را حفظ می‌کند و از ثابت ماندن عمق فوکوس اطمینان می‌دهد.

3. ESD و کنترل آلودگی

آلومینا با خلوص بالا از نظر شیمیایی بی اثر است و به طور طبیعی در برابر خوردگی مقاوم است. علاوه بر این، پوشش های تخصصی "آلومینای سیاه" یا ضد الکتریسیته ساکن را می توان برای جلوگیری از تخلیه الکترواستاتیک (ESD) که مسئول تقریباً 25 درصد از دست دادن عملکرد نیمه هادی در برخی از محیط ها است، اعمال کرد.

کاربردهای اولیه در تولید با فناوری پیشرفته

پردازش ویفر نیمه هادی

مورد استفاده اولیه در Photolithography و Wafer Probing است. صافی شدید (<2μm) تضمین می کند که ویفر در عمق میدان باریک سیستم های نوری پیشرفته باقی می ماند.

تولید سلول خورشیدی لایه نازک

برای بسترهای انعطاف‌پذیر یا بسیار نازک، کانال‌های خلاء سنتی می‌توانند باعث آسیب فیزیکی شوند. سطح "تنفس پذیر" سرامیک متخلخل به عنوان یک بالشتک هوای ملایم یا صفحه مکش عمل می کند و از لایه های شکننده محافظت می کند.

سنگ زنی لنز نوری

آلومینا متخلخل برای نگه داشتن لنزها در هنگام سنگ زنی دقیق استفاده می شود، جایی که هر گونه لرزش یا فشار ناهموار منجر به انحرافات نوری می شود.

سوالات متداول (سؤالات متداول)

Q1: چگونه یک چاک خلاء آلومینا متخلخل را تمیز می کنید؟

A: تمیز کردن برای حفظ مکش حیاتی است. توصیه می کنیم از تمیز کردن اولتراسونیک در آب دیونیزه یا حلال های تخصصی استفاده کنید. از آنجایی که آلومینا از نظر شیمیایی پایدار است، می تواند بیشتر پاک کننده های اسیدی یا قلیایی را تحمل کند. اطمینان حاصل کنید که چاک خشک شده است تا رطوبت از منافذ خارج شود.

Q2: آیا می توان اندازه منافذ را برای بسترهای خاص سفارشی کرد؟

ج: بله. منافذ کوچکتر (تقریباً 10 میکرومتر - 20 میکرومتر) برای فیلم‌های بسیار نازک برای جلوگیری از "چاپ" بهتر است، در حالی که منافذ بزرگ‌تر جریان هوای بیشتری را برای قطعات سنگین‌تر یا متخلخل‌تر ارائه می‌دهند.

Q3: حداکثر دمای عملیاتی چقدر است؟

پاسخ: در حالی که خود سرامیک می تواند دمای بیش از 1500 درجه سانتیگراد را تحمل کند، مونتاژ چاک خلاء (شامل مهر و موم و محفظه) معمولاً بسته به روش اتصال بین 250 تا 400 درجه سانتیگراد درجه بندی می شود.
