بلبرینگ هوا گرافیتی

بلبرینگ های هوای گرافیتی Semicorex یک جزء هوا استاتیک با دقت بالا هستند که برای ارائه حرکت خطی و چرخشی بدون اصطکاک برای ماشین آلات بسیار دقیق طراحی شده اند. تولید شده از گرید تخصصی ایزواستاتیکگرافیت متخلخل، این بلبرینگ از نفوذپذیری طبیعی ریزساختار کربن برای ایجاد یک بالشتک هوای یکنواخت، سفت و پایدار استفاده می کند. بر خلاف یاتاقان‌های معمولی که به روزنه‌های حفر شده متکی هستند، یاتاقان‌های هوای گرافیتی از میلیون‌ها منافذ زیر میکرونی در سراسر سطح خود استفاده می‌کنند تا به‌عنوان یک محدودکننده عمل کنند و از یک پروفیل فشار کاملاً توزیع شده بدون شیب یا سنبله فشار اطمینان حاصل کنند.

مشخصات فنی

بر اساس گزارش تست نمونه، گرافیت Semicorex ویژگی‌های تایید شده زیر را نشان می‌دهد:

ویژگی ها و مزایای کلیدی

توزیع یکنواخت فشار: ساختار منافذ 0.5 میکرومتری یک "پرده" از هوا ایجاد می کند که امواج فشار مرتبط با یاتاقان های دهانه را از بین می برد و سفتی شیب عالی را ارائه می دهد.

حرکت بدون اصطکاک: اصطکاک استاتیک و دینامیکی صفر (بدون چسبندگی) اجازه می دهد تا وضوح موقعیت بی نهایت و سایش صفر را افزایش دهد و عمر سیستم را به طور نامحدود افزایش دهد.

محافظت در برابر تصادف (فرود نرم): سطح گرافیتی Shore 53 HS غیر گازدار است. در صورت از دست دادن هوا، یاتاقان به آرامی روی راهنما می نشیند و به عنوان یک روان کننده خشک عمل می کند و از آسیب فاجعه بار به راهنمای دقیق جلوگیری می کند.

میرایی بالا:گرافیت متخلخلماتریس به طور طبیعی ارتعاشات را جذب می کند و یک اثر میرایی "فشرده فیلم" ارائه می دهد که زمان ته نشینی و پایداری دینامیکی را در برنامه های اسکن بهبود می بخشد.

سازگاری با اتاق تمیز: بلبرینگ های هوای گرافیتی Semicorex بدون روغن یا گریس کار می کنند و آن را برای محیط های اتاق تمیز ISO کلاس 1 معمول در تولید نیمه هادی ایده آل می کند.

ویژگی های بصری

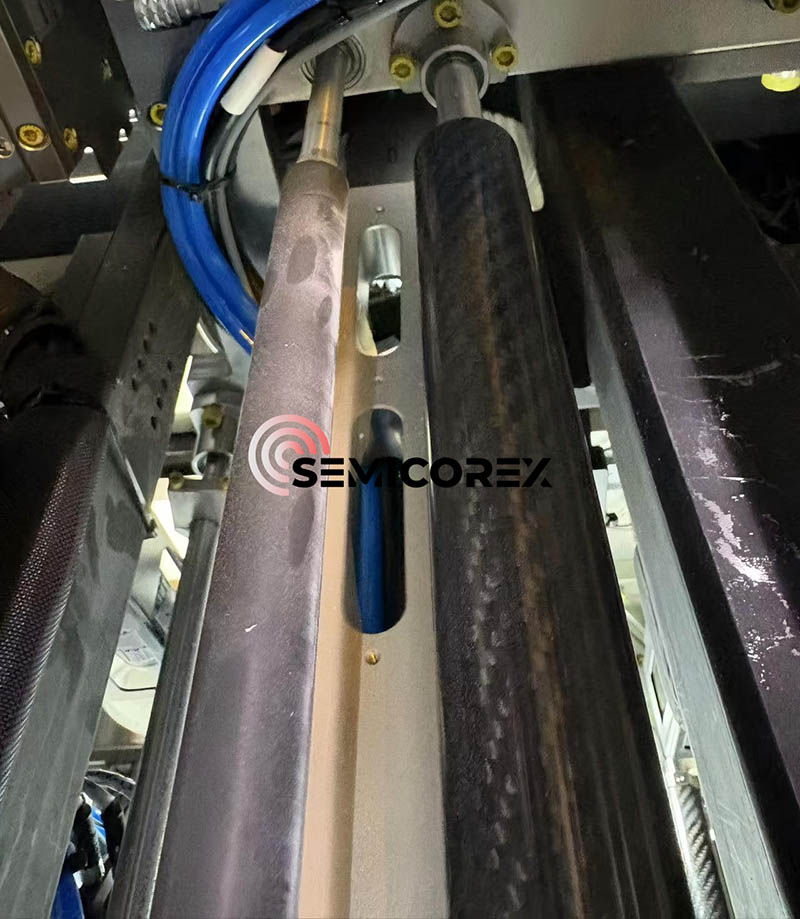

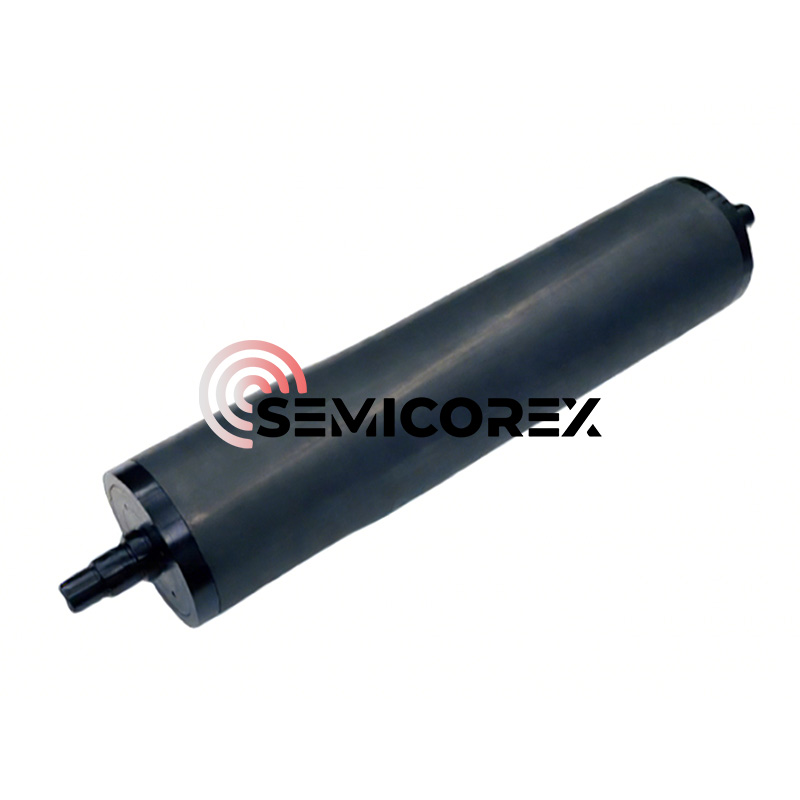

بازرسی بصری اجزای بلبرینگ هوای گرافیت (با ارجاع به تصاویر ارائه شده) نشان می دهد:

پوشش سطحی: روکش مات و خاکستری زغالی که مشخصه گرافیت آسیاب شده دقیق است.

هندسه: در پیکربندی‌های نوار خطی با شکاف‌های ماشین‌کاری شده برای نصب یا جمع‌آوری خلاء موجود است. سطح متخلخل با چشم غیر مسلح یکنواخت به نظر می رسد و شبکه منافذ میکروسکوپی را پنهان می کند.

نصب: برای ادغام با شکاف‌های ماشینکاری دقیق یا سیستم‌های نصب توپی برای اطمینان از موازی بودن با راهنما طراحی شده است.

زمینه تاریخی و تکامل فناوری

محدودیت های بلبرینگ تماسی

برای چندین دهه، استاندارد حرکت خطی با چرخش بلبرینگ ها و غلتک ها تعیین می شد. در حالی که این سیستم‌ها قوی هستند، از محدودیت‌های ذاتی تعریف شده توسط استرس تماس هرتزی رنج می‌برند. تماس فیزیکی بین عناصر نورد و مسابقه باعث ایجاد اصطکاک، گرما و ذرات سایش می شود. در کاربردهای بسیار دقیق، «نویز» تولید شده توسط توپ‌ها در حال چرخش مجدد، موج‌های سرعتی ایجاد می‌کند که برای اندازه‌شناسی در سطح نانومتری غیرقابل قبول هستند. علاوه بر این، نیاز به روانکاری، آلاینده ها و الزامات نگهداری را معرفی می کند که با استانداردهای اتاق تمیز مدرن ناسازگار است.

انقلاب آئرواستاتیک

انتقال به بلبرینگ های هوا تغییر اساسی در طراحی ماشین آلات را نشان داد. مهندسان با جدا کردن سطوح با یک لایه هوا، تماس مکانیکی را حذف کردند. بلبرینگ های اولیه هوا از Orifice Compensation استفاده می کردند. در این طرح، هوای فشرده از طریق چند سوراخ (روزنه) با حفاری دقیق تغذیه شده و از طریق شیارها توزیع می شود.

محدودیت های طراحی اوریفیس:

گرادیان فشار: با دور شدن هوا از دهانه/شیار، فشار به طور قابل توجهی کاهش می یابد و راندمان ظرفیت بار کاهش می یابد.

چکش پنوماتیک: حجم هوای محبوس شده در شیارها می تواند به عنوان یک خازن عمل کند و منجر به ارتعاش خود برانگیخته یا "چکش زدن" شود.

گرفتگی: یک ذره گرد و غبار می تواند یک روزنه را مسدود کند و باعث خرابی فوری یاتاقان شود.

تصادفات فاجعه بار: یاتاقان های دهانه معمولاً از فلز سخت (آلومینیوم، فولاد ضد زنگ) ساخته می شوند. اگر تامین هوا از کار بیفتد، تماس فلز روی فلز یا فلز روی گرانیت منجر به خراشیده شدن و داغ شدن شدید می شود.

ظهور فناوری رسانه متخلخل

یاتاقان های هوای متخلخل، مانند آنهایی که از گرافیت متخلخل استفاده می کنند، با استفاده از خود ماده یاتاقان به عنوان محدود کننده، این مشکلات را حل کردند.

تاریخچه: فناوری کربن متخلخل که در اواسط قرن بیستم توسعه یافت اما برای استفاده تجاری در دهه‌های 1980 و 90 کامل شد، از فرآیند تف جوشی برای ایجاد ماده‌ای با میلیون‌ها مسیر میکروسکوپی و پرپیچ‌وخم استفاده کرد.

پیشرفت: کلید کنترل فرآیند تولید برای اطمینان از نفوذپذیری همسانگرد بود. مشخصات یاتاقان هوای گرافیت با قطر متوسط ​​منافذ 0.5 میکرومتر نشان دهنده تکرار کامل این فناوری است که محدودیت جریان را برای به حداکثر رساندن سختی و در عین حال به حداقل رساندن مصرف هوا بهینه می کند. این تکامل یاتاقان های هوا را از ابزارهای آزمایشگاهی ظریف به اجزای صنعتی قوی تبدیل کرد که قادر به کار در محیط های ماشینکاری سخت هستند.

علم مواد: فرو رفتن عمیق در گرافیت متخلخل برای تحمل هوا

تولید گرافیت ایزواستاتیک

بلبرینگ های هوای گرافیت به عنوان یک گرافیت ایزواستاتیک شناخته می شوند. این فرآیند تولید از گرافیت اکسترود شده یا قالب‌گیری شده متمایز است.

مواد خام: کک نفتی با خلوص بالا به ذرات میکرونیزه می شود (مرتبط با ساختار ظریفی که در مشخصات منافذ 0.5 میکرومتر دیده می شود).

پرس ایزواستاتیک سرد (CIP): پودر در قالب قرار می گیرد و از همه جهات تحت فشار فوق العاده بالا قرار می گیرد (فشار سیال). این تضمین می کند که چگالی (1.74 گرم بر سانتی متر مکعب) در سراسر بیلت یکنواخت است. این ایزوتروپی بسیار مهم است زیرا تضمین می کند که هوا با سرعت یکسان در تمام جهات از طریق یاتاقان جریان می یابد و از "کج شدن" یا بلند شدن ناهموار جلوگیری می کند.

گرافیت سازی: بیلت تا 3000 درجه سانتی گراد گرم می شود. این ساختار کریستالی را تراز می کند و کربن را به گرافیت تبدیل می کند. این فرآیند مقاومت ویژه 13.02 μΩ·m را ایجاد می کند که یک شاخص کلیدی از درجه گرافیتی شدن و پایداری حرارتی است.

تحلیل ریزساختاری

اندازه منافذ (0.5 میکرومتر): این یک بعد "Goldilocks" است.

اگر منافذ خیلی بزرگ باشند (> 1.0 میکرومتر): مصرف هوا بیش از حد می شود و یاتاقان سفتی خود را از دست می دهد (بیش از حد نشتی).

اگر منافذ خیلی کوچک هستند (<0.1 میکرومتر): یاتاقان برای ایجاد بالابر به فشارهای ورودی غیرعملی نیاز دارد و زمان پاسخ کند می شود.

0.5 میکرومتر: نشان دهنده یک بهینه سازی برای سیستم های استاندارد هوای فشرده صنعتی (80 PSI)، متعادل کننده راندمان با ظرفیت بار بالا.

چگالی (1.74 g/cm³): گرافیت های متراکم معمولی بین 1.70 تا 1.85 g/cm³ هستند. مقدار 1.74 نشان دهنده تخلخل تقریباً 15-20٪ است. این حجم از "فضای خالی" به عنوان یک مخزن داخلی عمل می کند و از تامین هوای ثابت به صورت اطمینان می دهد.

استحکام مکانیکی

مقاومت فشاری (127.0 مگاپاسکال): این مقدار قابل توجه است. این بدان معنی است که یاتاقان می تواند بارهای بسیار زیادی را بدون شکست ساختاری تحمل کند. برای زمینه، بتن معمولی ~30 مگاپاسکال است. گرافیت متخلخل برای تحمل هوا چهار برابر قوی تر از بتن در فشار است. این به یاتاقان اجازه می دهد تا با نیروهای مغناطیسی بالا بدون ترک خوردگی گیره یا از قبل بارگذاری شود.

مقاومت خمشی (80.7 مگاپاسکال): این برای گرافیت بالاست. این اطمینان را ایجاد می کند که لنت های یاتاقان تحت ممان های خمشی اعمال شده در هنگام شتاب گیری یا ناهماهنگی نصب، تاب نخورده یا نچسبند.

تریبولوژی و "فرود نرم"

سختی ساحلی 53 HS (اسکلروسکوپ) آن را در رده "متوسط ​​سخت" برای گرافیت ها قرار می دهد (نرم تر از برخی از گریدهای بسیار متراکم که می تواند 70-80 HS باشد).

فایده تریبولوژیکی: در تصادف، مواد یاتاقان باید قربانی شود. گرانیت (راهنما) بسیار سخت تر است. گرافیت Shore 53 در هنگام ضربه به پودر ریز ساییده می شود، لام را روان می کند و از انتقال انرژی به خراش گرانیت جلوگیری می کند. این خاصیت خود روان شونده، بیمه نامه نهایی برای ماشین های گران قیمت است.
