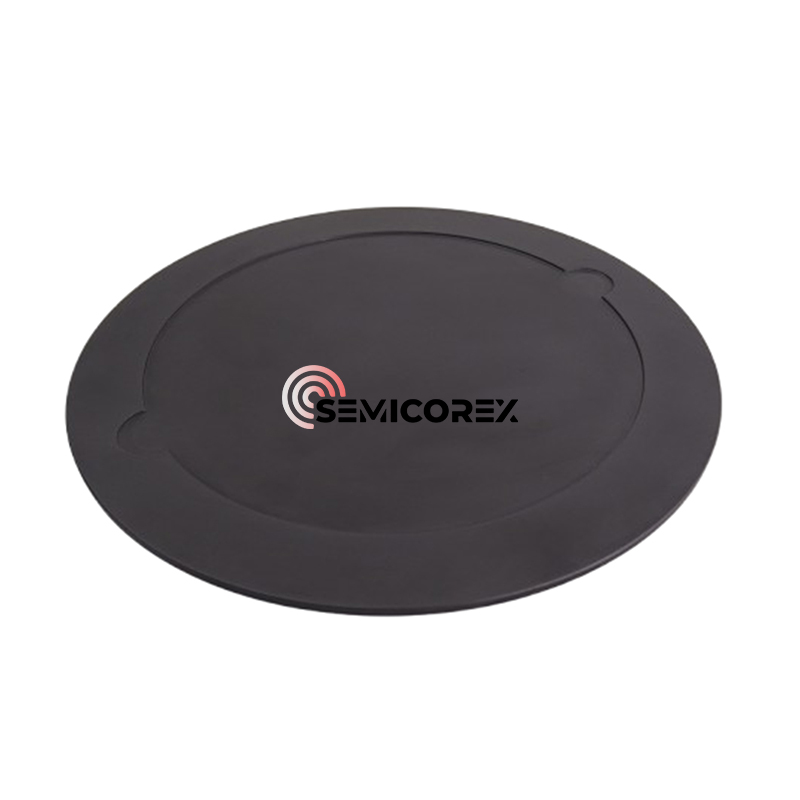

صفحات پوشش RTP SIC

صفحات پوشش SIC Semicorex RTP اجزای مهندسی دقیق هستند که به طور خاص برای پشتیبانی ویفر در طول برنامه های پردازش سریع حرارتی (RTP) طراحی شده اند. این RTPروکشصفحات تعادل بهینه از پایداری حرارتی ، مقاومت شیمیایی و قدرت مکانیکی را ارائه می دهند و آنها را برای محیط های خواستار تولید نیمه هادی مدرن ایده آل می کند.

RTP ماروکشصفحات یکنواختی حرارتی عالی و حداقل خطر آلودگی را تضمین می کنند. سطح SIC مقاومت استثنایی در برابر دمای بالا-تا 1300 درجه سانتیگراد-و جوهای شیمیایی تهاجمی از جمله اکسیژن ، نیتروژن و محیط های غنی از هیدروژن که معمولاً در طی آنیل ، اکسیداسیون و فرآیندهای انتشار استفاده می شود ، فراهم می کند.

کاشت یون به دلیل کنترل ذاتی آن بر دوپینگ ، انتشار حرارتی را جایگزین می کند. با این حال ، کاشت یون برای از بین بردن آسیب مشبک ناشی از کاشت یون نیاز به یک عملیات گرمایشی به نام آنیل دارد. به طور سنتی ، بازپخت در یک راکتور لوله انجام می شود. اگرچه بازپخت می تواند آسیب مشبک را از بین ببرد ، اما باعث می شود اتمهای دوپینگ در داخل ویفر پخش شوند ، که نامطلوب است. این مشکل باعث شد تا مردم مطالعه کنند که آیا منابع انرژی دیگری وجود دارند که می توانند بدون ایجاد دوپانت ها به همان اثر بازپخت دست یابند. این تحقیق منجر به توسعه پردازش سریع حرارتی (RTP) شد.

فرآیند RTP مبتنی بر اصل تابش حرارتی است. ویفر در RTPروکشصفحات به طور خودکار در یک محفظه واکنش با ورودی و خروجی قرار می گیرند. در داخل ، منبع گرمایش در بالای ویفر قرار دارد و باعث می شود ویفر به سرعت گرم شود. منابع حرارتی شامل بخاری گرافیتی ، مایکروویو ، پلاسما و لامپهای ید تنگستن است. لامپ های ید تنگستن رایج ترین هستند. تابش حرارتی به سطح ویفر همراه می شود و به دمای فرآیند 800 ℃ 1050 ℃ با سرعت 100 ℃ 100 ℃ در ثانیه می رسد. در یک راکتور سنتی ، چند دقیقه طول می کشد تا به همان دما برسید. به همین ترتیب ، خنک کننده می تواند در عرض چند ثانیه انجام شود. برای گرمایش تابشی ، بخش عمده ویفر به دلیل زمان گرمایش کوتاه گرم نمی شود. برای فرآیندهای بازپرداخت برای کاشت یون ، این بدان معنی است که در حالی که اتم های کاشته شده در جای خود باقی می مانند ، آسیب مشبک ترمیم می شود.

فناوری RTP یک انتخاب طبیعی برای رشد لایه های اکسید نازک در دروازه های MOS است. گرایش به سمت ابعاد ویفر کوچکتر و کوچکتر باعث شده است که لایه های نازک تر و نازک تر به ویفر اضافه شود. مهمترین کاهش ضخامت در لایه اکسید گیت است. دستگاه های پیشرفته به ضخامت دروازه در محدوده 10A نیاز دارند. چنین لایه های اکسید نازک به دلیل نیاز به تأمین سریع اکسیژن و اگزوز ، گاهی اوقات کنترل در راکتورهای معمولی دشوار است. رمپ و خنک کننده سریع سیستم های RPT می تواند کنترل مورد نیاز را فراهم کند. سیستم های RTP برای اکسیداسیون همچنین سیستم های اکسیداسیون حرارتی سریع (RTO) نامیده می شوند. آنها بسیار شبیه به سیستم های آنیل هستند ، به جز این که از اکسیژن به جای گاز بی اثر استفاده می شود.
